Самодельный походный фильтр на 3д принтере

 Тема всевозможных походных фильтров для воды в последнее время затронула тонкие струны моего сердечка.

Поэтому сегодня мы будем печатать на 3д принтере приставку с активированным углем для мембранных фильтров. Впрочем она может быть использована и как самостоятельный фильтр.

Скачать модель можно по ссылке.

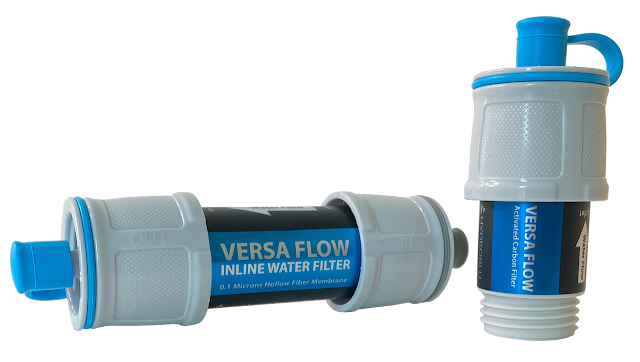

Вообще идею я украл у hydrablue. У них в продаже есть аналогичные приставки с АУ, как ступень доочистки после фильтрации мембраной.

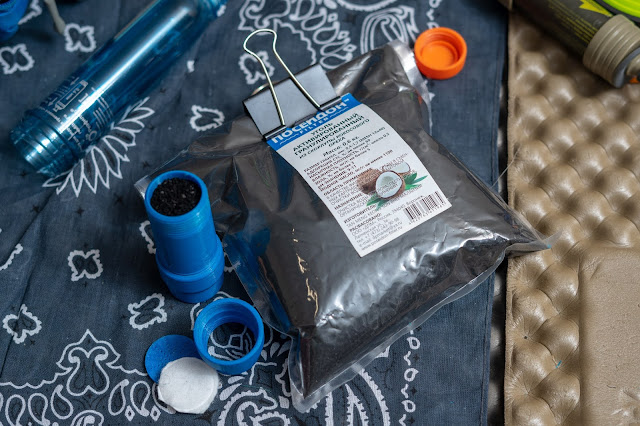

Я их идею чуть-чуть творчески переосмыслил. Для начала конструкция самого картриджа должна быть разборной для замены загрузки. т.к. объем адсорбента небольшой, то менять его лучше перед каждым походом. Благо мешок угля стоит 500р за 0.6 кг. И хватит его очень и очень надолго.

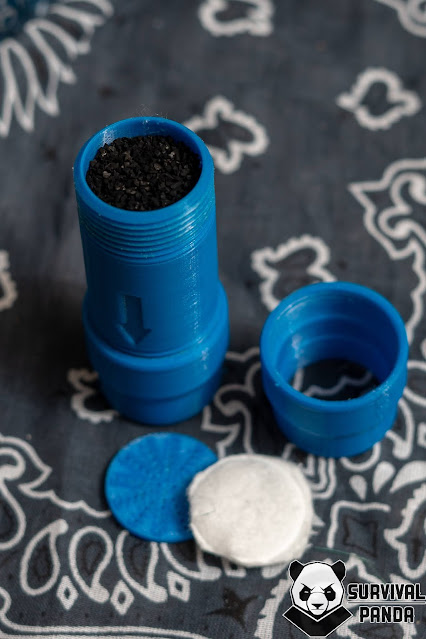

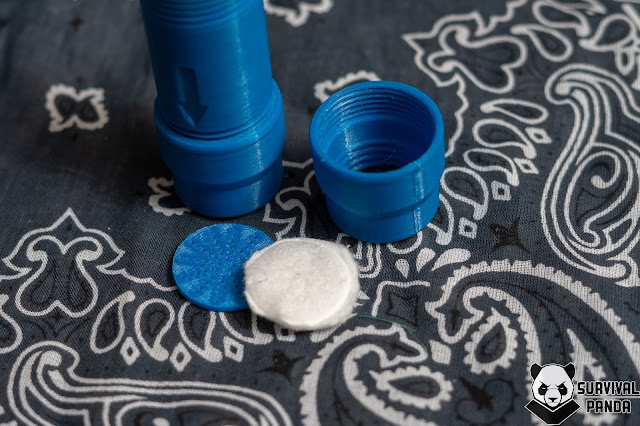

Далее конструкция должна быть простой и симметричной. С двумя бутылочными «мама» резьбами на конце. Ну и в итоге получилась как-то так. Трубка корпуса, два сгона-переходника на бутылочную резьбу и решетка между ними. На эту решетку укладывается кусочек ватного диска. С одной стороны он выполняет функцию фильтра грубой очистки, с другой — не дает углю вымываться. Ватный диск и перфорированная пластина прижимается резьбой корпуса.



В саму трубку насыпается активированный уголь. Ну и все. Фильтр готов.
Масса корпуса — 33г, при массе загрузки в 17г.
Итого: 50г



Как он может быть использован?
Например, либо в качестве предварительной очистки, либо в качестве доочистки совместно с фабричными мембранными фильтрами.
В этом случае активированный уголь будет работать по химическим загрязнениям, а также органолептически улучшать фильтрат.

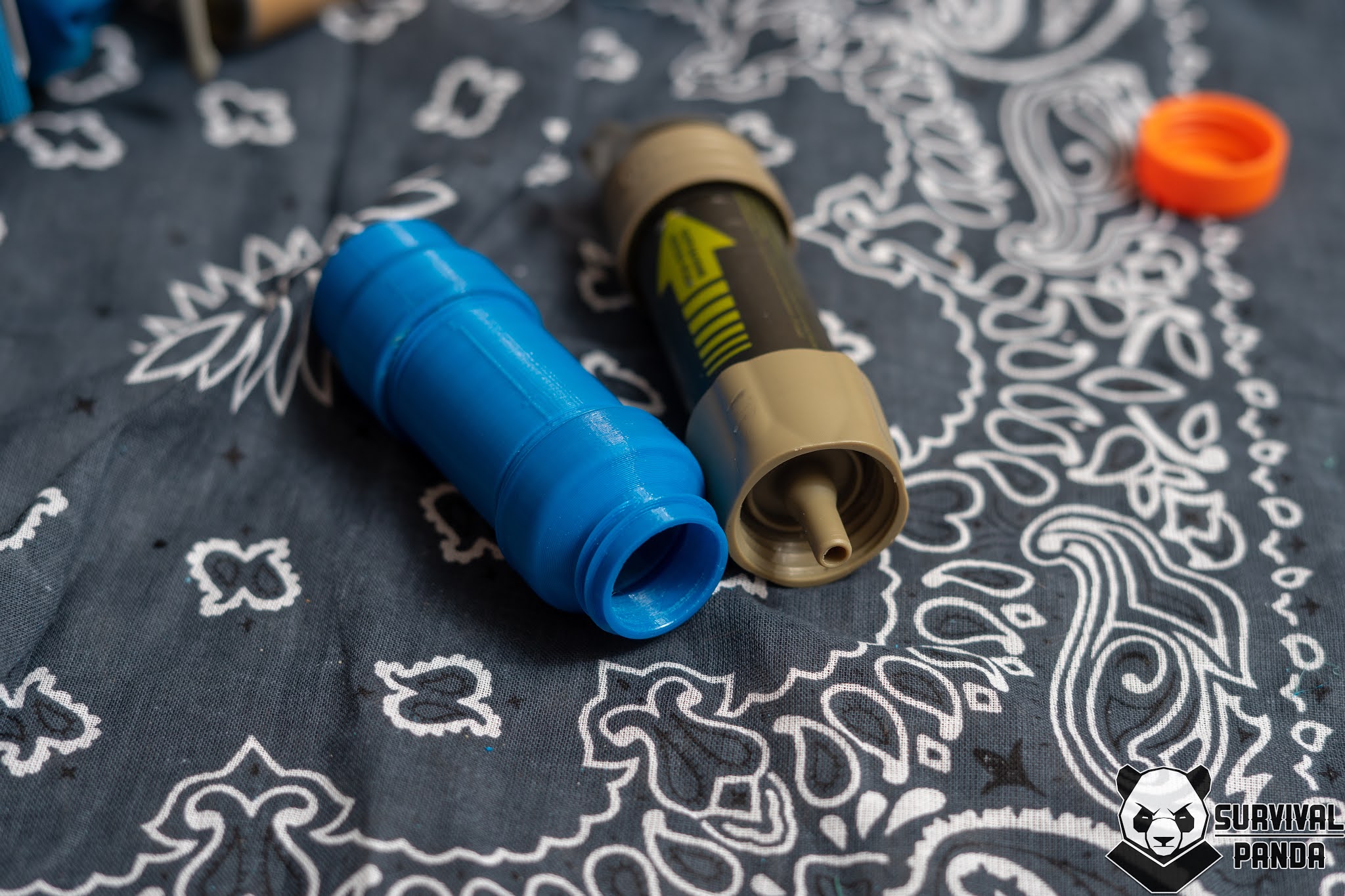

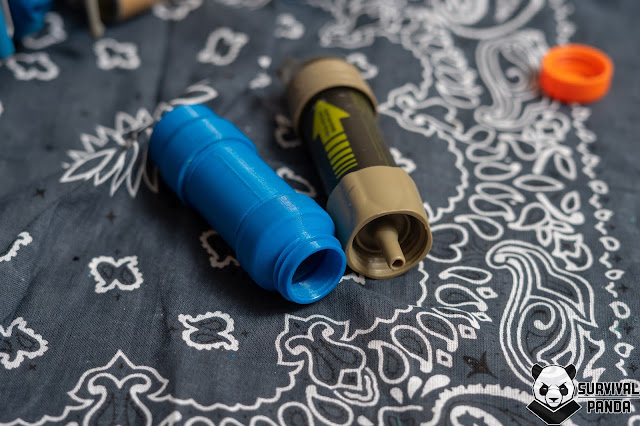

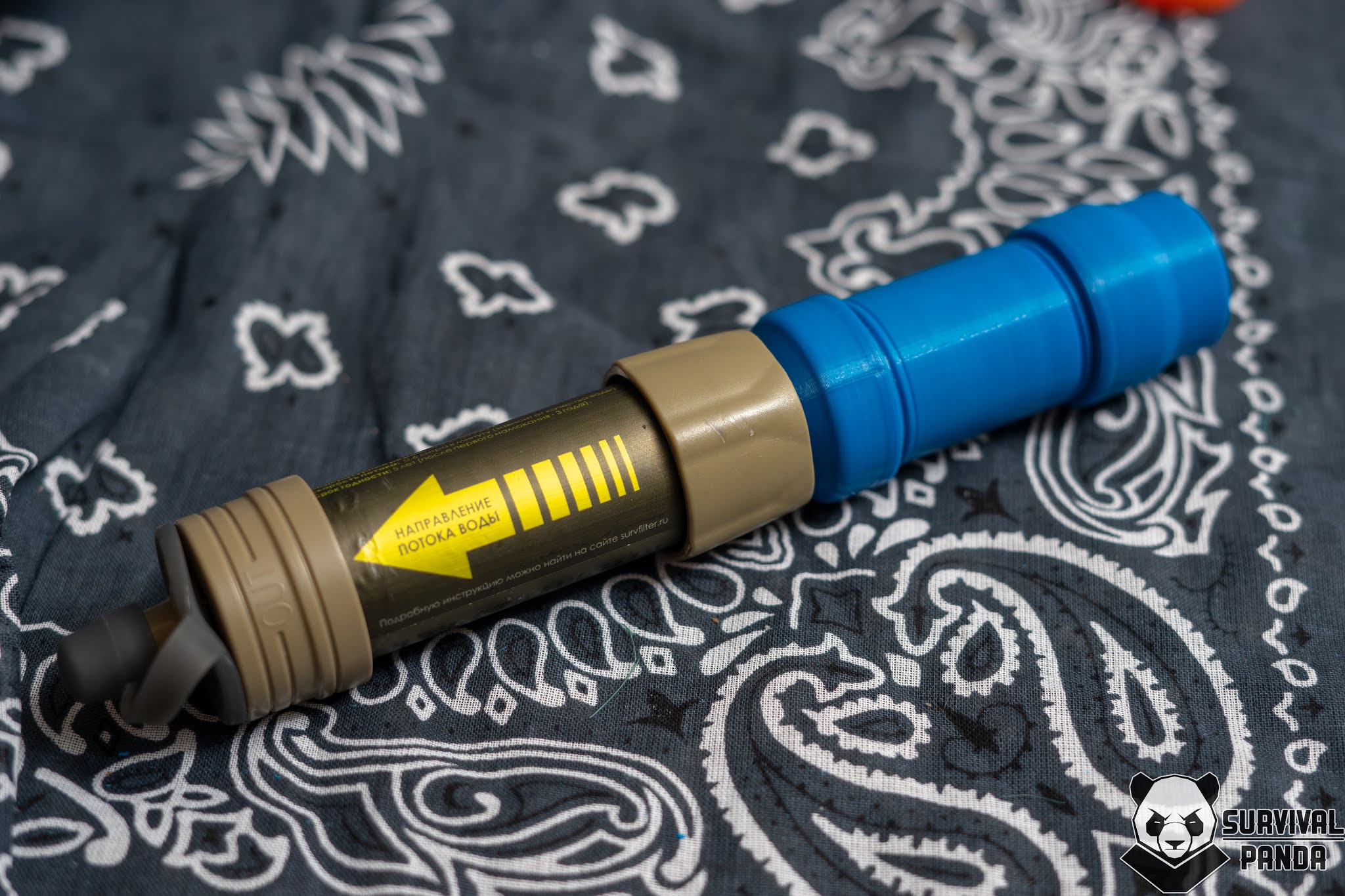

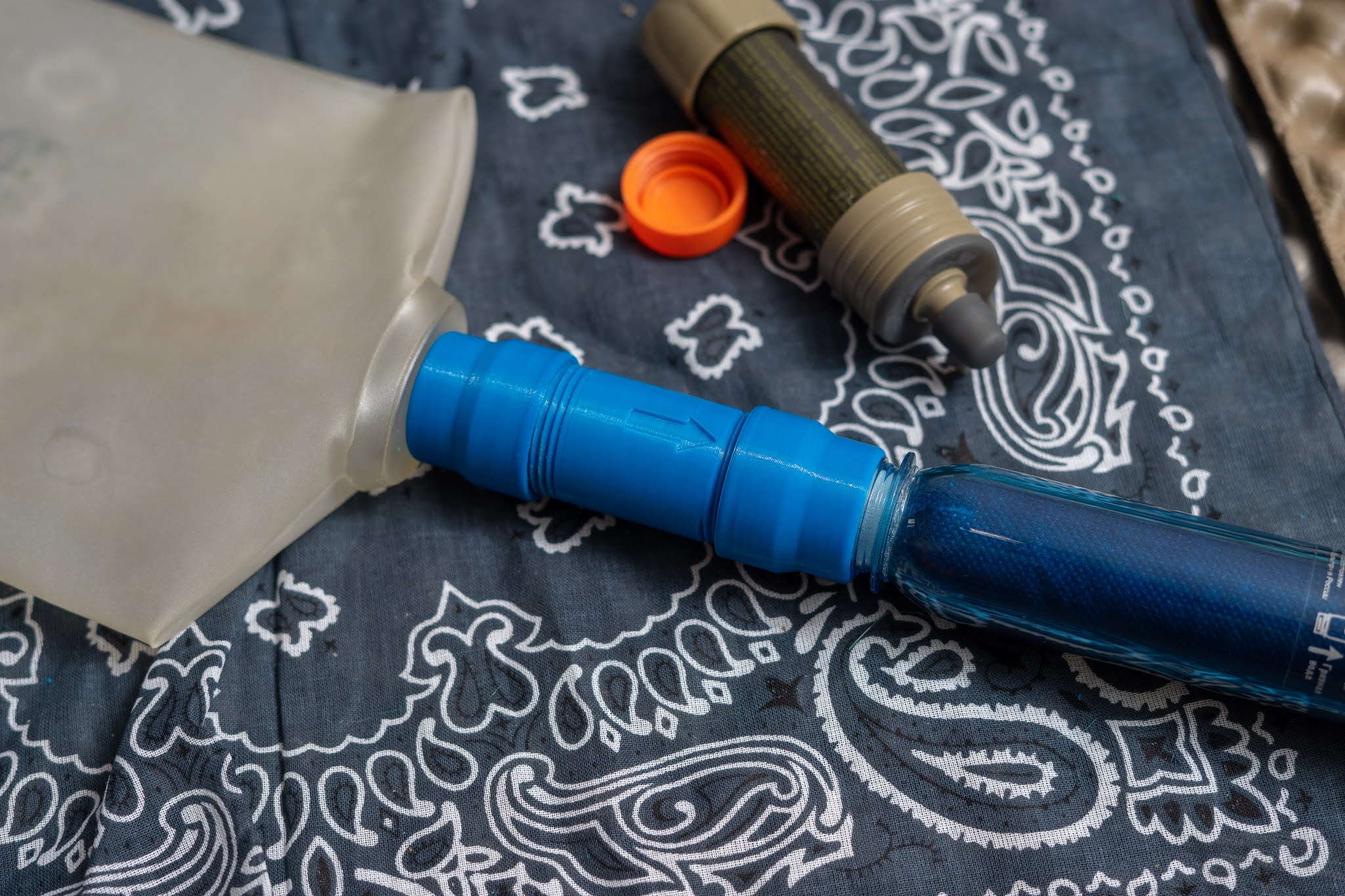

Также в этой ситуации самодельный картридж будет работать, как переходник. Как пример — фото с реафильтром.

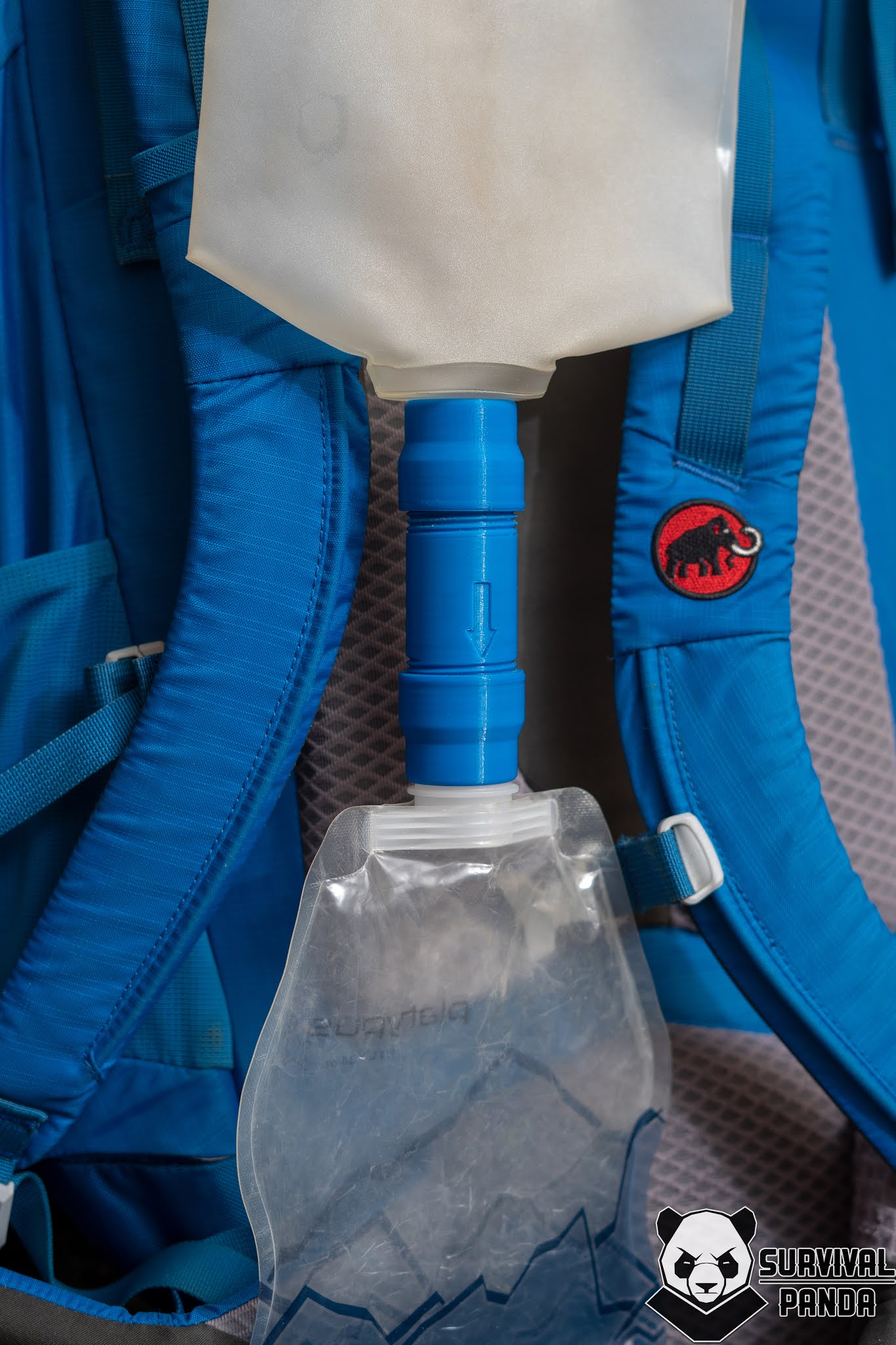

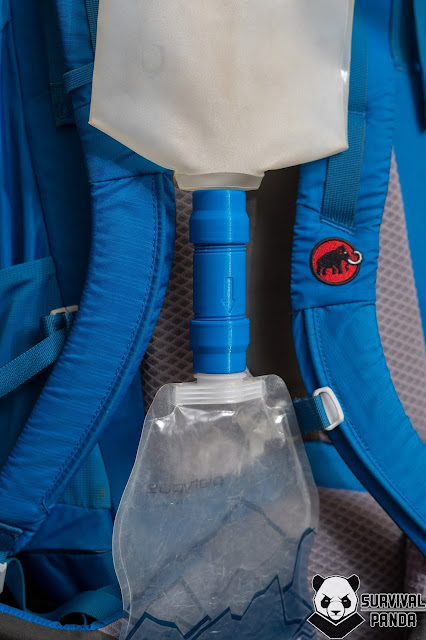

Второй вариант использования, как гравитационный фильтр. Естественно пить сразу после него нежелательно т.к. не гарантируется достаточная эффективность по биологическим загрязнениям.
Но вот доочистить воду из колодца или водоразборной колонки вполне можно.
К слову именно так, в плане форм-фактора, и выглядит мой походный фильтр мечты. Только внутри должна быть мембрана.

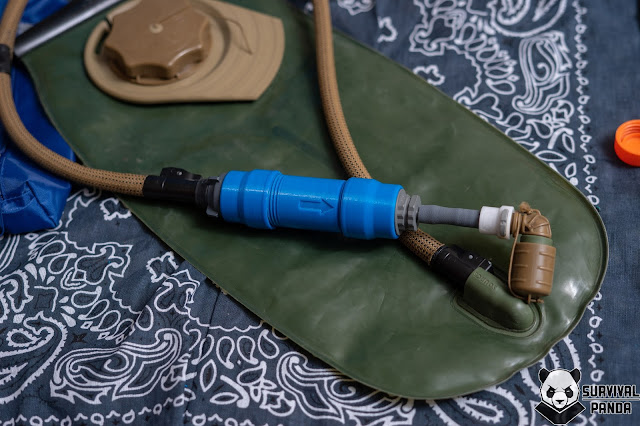

Ну и благодаря тому, что на бутылочную резьбу существует куча аксессуаров, можно городить всякие забавные конструкции, например встроить этот картридж «в линию» гидратора.

Ну и естественно никто не мешает вместо угля засыпать ионообменной смолы и тогда картридж будет умягчать воду. Ну или заменить АУ на другой адсорбент типа цеолита…

А также в зависимости от задачи можно заменять оконечники. Вот пример с внешней резьбой.



На этом все. Спасибо за внимание!



Запись опубликована в рубрике Без рубрики с метками , , , , , , . Добавьте в закладки постоянную ссылку.

1 комментарий на «Самодельный походный фильтр на 3д принтере»

  1. Василий говорит:

    Вы пишите, что так и должен выглядеть ваш фильтр мечты, только с мембраной.
    Вопрос, а китайские мини-фильтры с мембраной, у них отличие, что нет второй резьбы?
    А Sawyer Mini есть версия с двумя резьбами, но вопрос цены получается?
    Или ещё какие-то особенности у них, в которых ваша модель удобнее?
