Походная сигнализация «Комар»

 Я уже рассказывал про простейший вариант самодельной сигнализации работающей по обрывному принципу. Про нее можно прочитать тут.

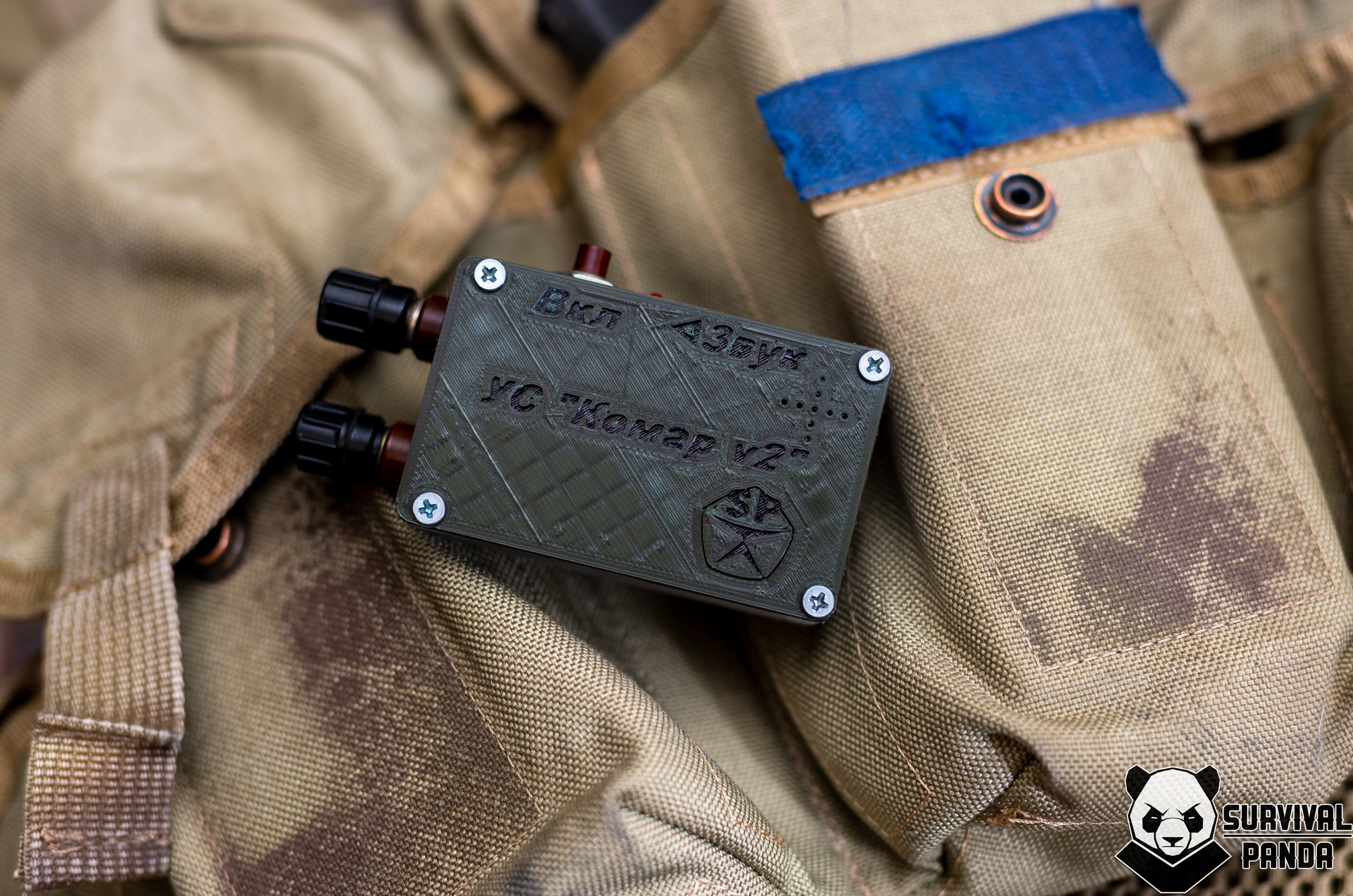

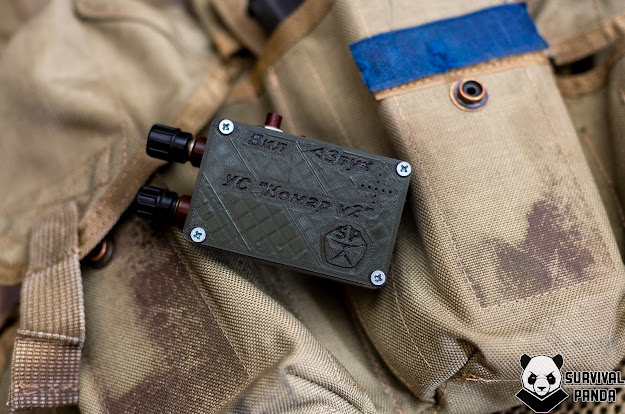

 Теперь я сделал модернизированный вариант,  устройство даже получило свое название — УС «Комар».

Подробности, как обычно, под катом.

Работает она точно на таком же принципе, но в конструкцию были внесены некоторые изменения.

Для начала я решил изменить элемент питания и теперь наша сигналка имеет встроенный литиевый акум на 1500 миллиампер и вдобавок может заряжаться от юсб.

При этом, благодаря тому, что при печати корпуса использовался прозрачный пластик PETG от #syntechlab, индикация заряда видна прямо сквозь корпус.

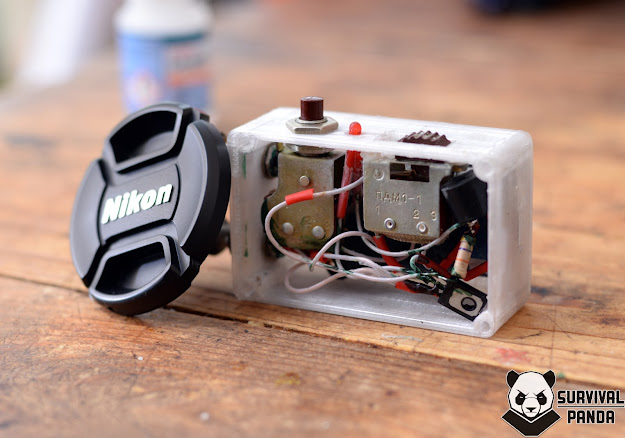

Потом я решил немного усложнить предыдущую схему. Параллельно зуммеру был установлен мигающий светодиод, а в разрыв самой пищалки был впаян переключатель. Из соображений эстетики выбран вариант старых советских кнопок/переключателей и клемм.  Как раз они и заняли большую часть места в корпусе. Забегая вперед скажу, что только клеммы отрабатывают на 100 процентов. Кнопки лучше поставить качественные китайские.

В результате модернизации функционал Комара увеличился в части касаемой оповещения о срабатывании. Если первая версия только пищала, то v2 имеет светодиод и отключаемый зуммер.

Как это все работает замечательно видно на видео.

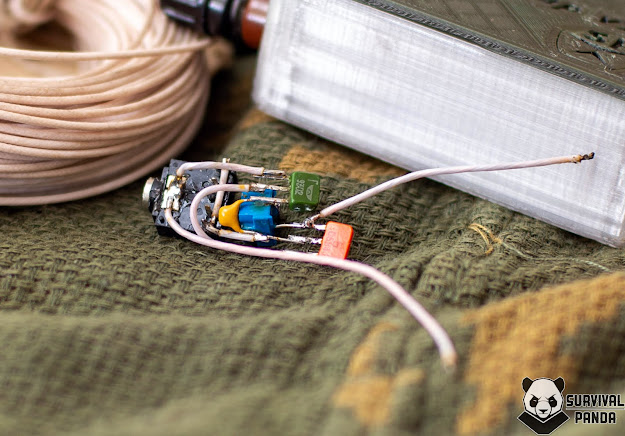

А уже после изготовления второй версии я в комментариях вычитал еще одну отличную идею — выход на наушники. Т.е. чтобы звуковой сигнал шел, но при этом никто, кроме «оператора» сигнализации, его не слышал. Но т.к. используемый зумер — это «вещь в себе» (сам сигнал генерирует, сам его и пищит), пришлось паять самый простой генератор сигналов, который я нашел в интернете.

Схема выглядит так и состоит из следующих элементов:

VT1 Биполярный транзистор КТ315Б

VT2 Биполярный транзистор КТ361Б

C1 Конденсатор 10-100нФ

Кроме того, чтобы просто пищать в наушник, этот аудио выход можно использовать совместно с рациями поддерживающими активизацию голосом. Как все это выглядит и работает можно также посмотреть на видео.

Но это уже конечно задел на будущую модернизацию.

Также буду думать над герметизацией, ну чтоб хоть какая то влагозащита была. А также мне предложили добавить еще и силовой выход, чтоб через реле с соответствующем питанием запускать, скажем, корабельный ревун.

А пока на этом все. Спасибо за внимание!
