Самодельная походная обрывная сигнализация

 Каким бы я был вышивальшеком если бы не приглядывался к всевозможным системам охраны периметра лагеря. Каждый раз когда мы с товарищами отрабатываем «побег из города» или еще какую то вводную, то на месте дневки (ведь движение осуществляется ночью) всегда приходится выставлять дежурного. И вот для его подстраховки было бы неплохо организовать что-нибудь для дополнительной сигнализации.

Классика в виде растяжки из сигнала охотника подходит плохо т.к. весь периметр ей закрыть не получится, или их понадобится слишком много. Также велики ложные срабатывания. Ну и при срыве растяжки нарушитель, хорошо это или плохо, сразу поймет, что его спалили.

Также в интернетах продают специальные армейские и мвдшные устройства типа кувшинка или лиана принцип работы которых основан на обрыве тонкого проводочка. Т.е. пока по проводнику течет ток, устройство находится в ждущем режиме. При обрыве срабатывает сигнализация.

Вот аналог такого устройства я и покажу в данном материале

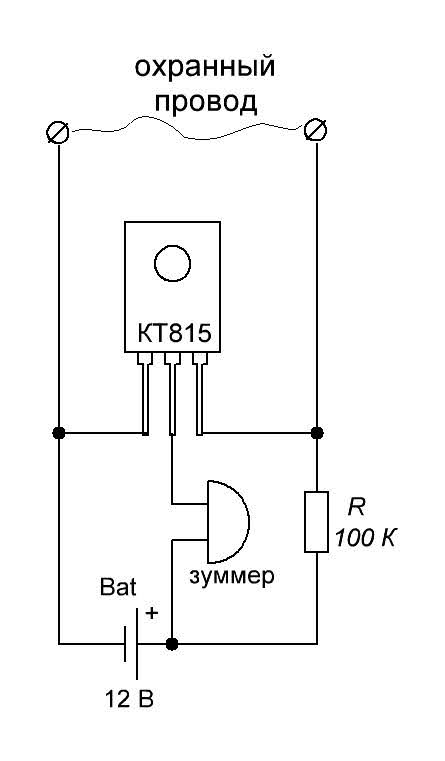

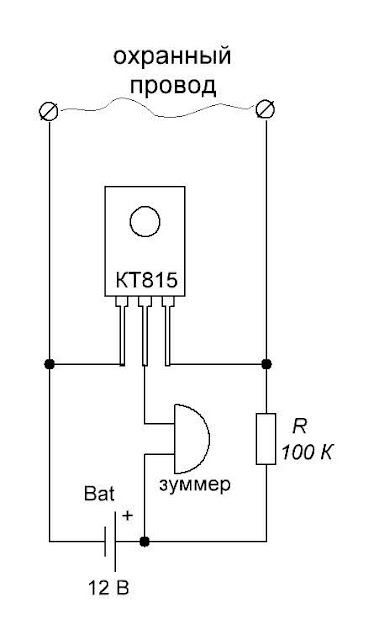

Самым важным было найти подходящую схему. Оказалось, что есть простейшая реализация на одном транзисторе кт815. Вот так выглядит схемка.

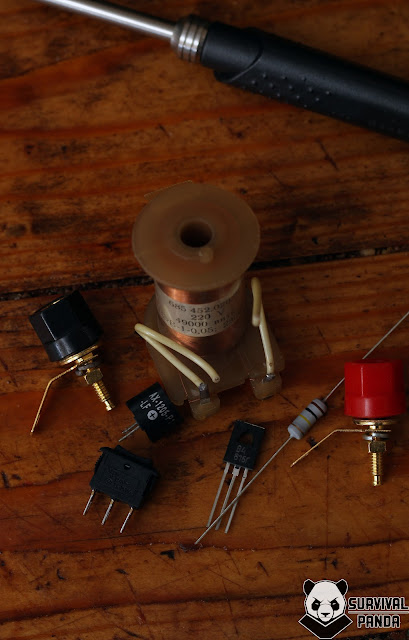

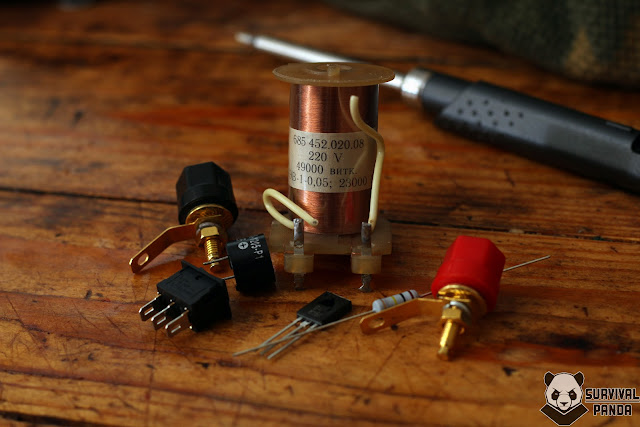

Я пошел на радиорынок и за 150 р стал обладателем всего необходимого.



















Как оказалось, завести ее можно буквально от 3х вольт — 2х батареек АА. Только нужен пятивольтовый зуммер(на 12v Тоже подойдет) — это пищалка, которая и будет являться нашим оповещателем. А также резистор следует заменить. У меня было в запасах несколько советских на 47 КОм. С ними получался тихий, но раздражающий писк. Спать под такой невозможно, при этом сам нарушитель его естественно уже не услышит.

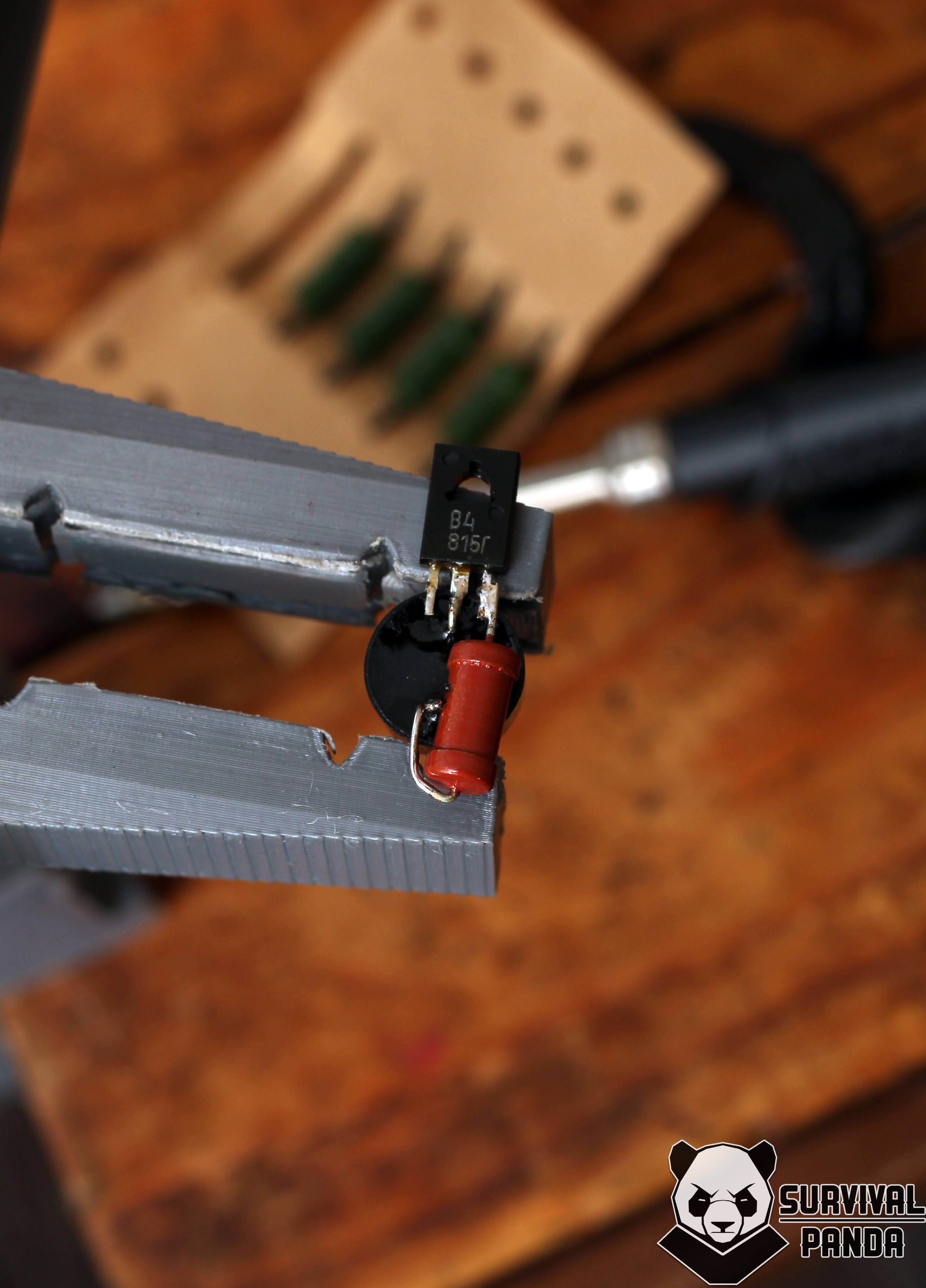

«Шедевр миниатюризации» в моем исполнении.

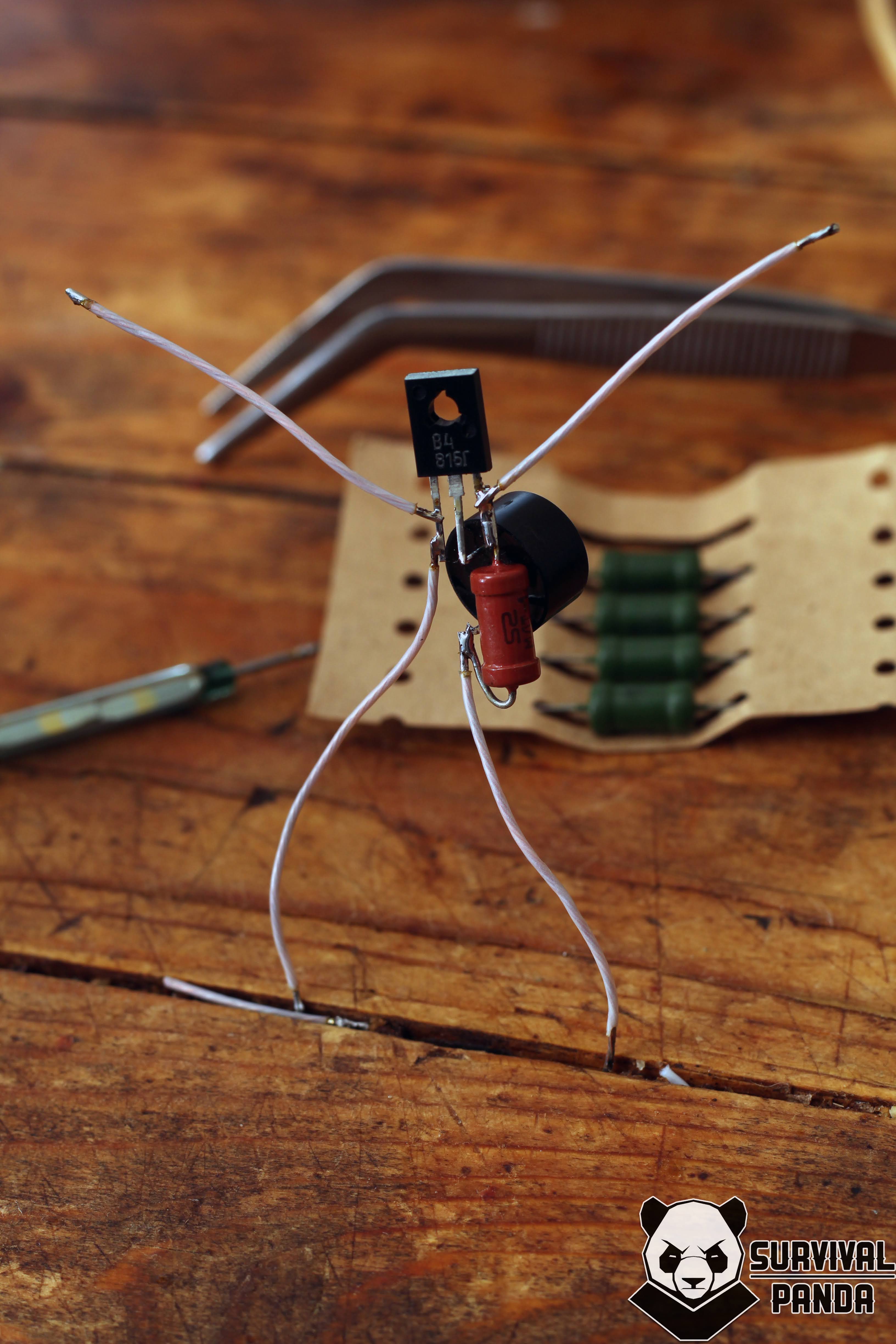

«Палка, палка, огуречик, вот и вышел человечек…» Это уже подпаяны провода к питанию и к клемнику датчиков цели.

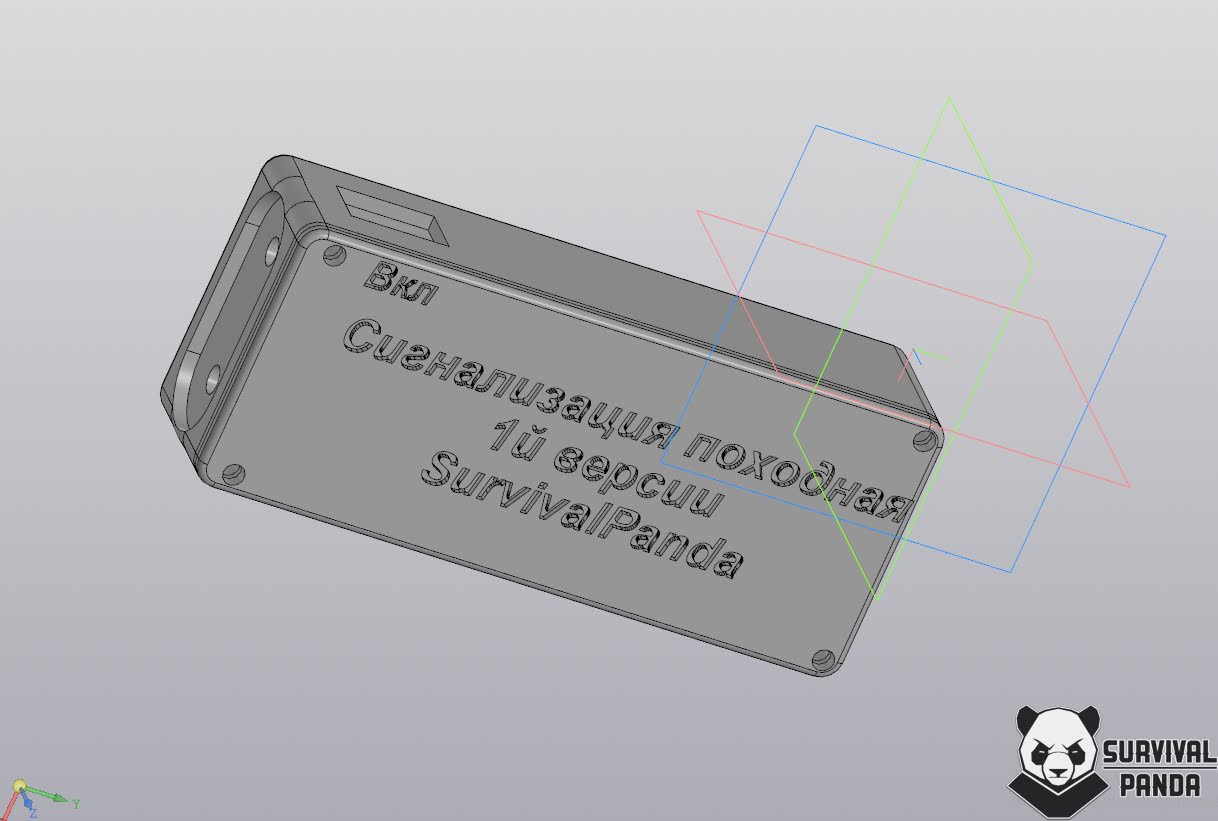

В Компасе быстренько накидал модель корпуса и распечатал на 3д принтере.

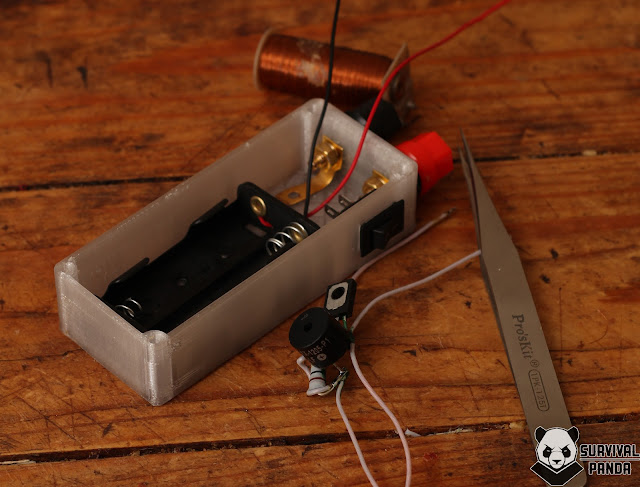

Прикидываю компановку.



Ну и наконец спаиваю все в кучу.



Как же наше устройство работает?
К клемнику подключается датчик цели. Пока по нему течет ток — сигнализация молчит. При прерывании контакта срабатывает пищалка.
Какие же могут быть датчики цели?
Пока я придумал две штуки. Первый — это классическая растяжка. Я пробовал несколько проводников разного диаметра — 0.05/0.1/0.2 мм
Золотой серединой оказался 0.1. Остальные либо рвутся от косого взгляда, либо слишком толстые.
Какая же может быть длина нашей растяжки?
В теории один метр провода 0.1 имеет сопротивление примерно 0.5 Ом. И если я все правильно понимаю, сигнализация будет работать пока сопротивление датчика цели  и резистора в схеме не сравняются. Следовательно на бумаге это примерно дофига метров.
Во всяком случае я обмотал все квартиру в несколько витков облучил всех соседей, и при этом система работает.
Второй датчик цели — это нормально разомкнутый геркон. Оба вывода которого подключены к клемнику.
При поднесении магнита геркон замыкается, появляется контакт и сигнализация работает в ждущем режиме. Если магнит смещается, то коннект разрывается и пищалка срабатывает.
Это уже выводит нас за применение обычной растяжки. Такой датчик можно ставить на дверь, например, хостела, или на молнию чемодана/рюкзака, на корпус лодки/велосипеда/мотоцикла и пр.
Что превращает нашу сигнализацию из чисто милитари развлечения в более-менее прикладную вещь.
Это пока только первая версия устройства. Планы по модернизации следущие:
Вероятно замена питания. Либо 18650, либо, вообще, внутренний аккумулятор с возможностью заряда от повербанка или сети.
С одной стороны — АА можно достать где угодно. С другой стороны — вся электроника у меня уже либо на 18650, либо со встроенными акумами. Тут надо думать.
Обязательно будет схема со светодиодом/светодиодами. Причем чтоб пищалка отключалась т.е. возможность оставить одну световую индикацию.
Далее, продумать варианты датчиков цели.
Продумать необходимость размещения катушки с проводом внутри корпуса. С одной стороны — так проще все таскать. С другой — провод продается уже намотанным по совершенно разным типоразмерам катушек. А перематывать его под унифицированный стандарт — дикий геморрой. Именно этим, мне кстати и не нравятся фабричные решения таких сигнализаций. Им нужны специальные катушки продающиеся отдельно.



По всем пунктам с радостью выслушаю мнение читателей. Может упустил чего. Да и в электронике я понимаю не вот уж много.

В конце покажу видео работы устройства. А на этом все. Спасибо за внимание!
