Увеличиваем эргономику т30 с помощью 3д принтера

Еще один крайне интересный для меня проект околооружейной 3д печати. Даже своего рода уникальный — складной шарнир на палку стрелялку т30. Подробности под катом.

Для тех, кто не знает, палка стрелялка — это самая бюджетная и гениальная в свое простоте PCP пневматика. Вот ее тема на ганзе. И состоит эта пневма, по сути, из двух кусков трубы.
Первый кусок — это ствол с усм. А второй — резервуар для сжатого воздуха. Соединяются они витком резьбы.

Заряжается все это дело естественно по одной пульке.
После выстрела одной рукой удерживаем ствольную часть, второй — откручиваем резервуар, третьей — пихаем пульку в ствол. В общем резервуар надо куда-то на время перезарядки девать. Все это занимает время и не слишком удобно. И вот с помощью своего 3д принтера я решил нивелировать эту проблему и замоделил такой вот шарнир.

На качество поверхностей внимание не обращайте т.к. это пока, пусть и рабочий, но прототип.

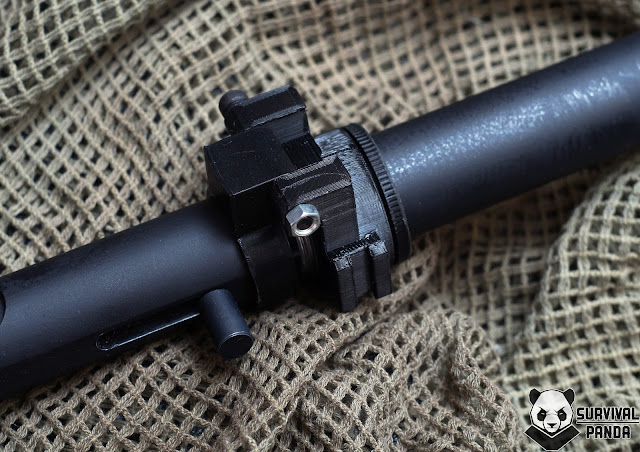

Основой для нашего шарнира служит, фактически, обычная петля.

Но тут кроется небольшой нюанс, чтобы выкрутить резервуар по резьбе — ему нужна определенная степень свободы. По крайней мере, он должен свободно вращаться вокруг своей оси.

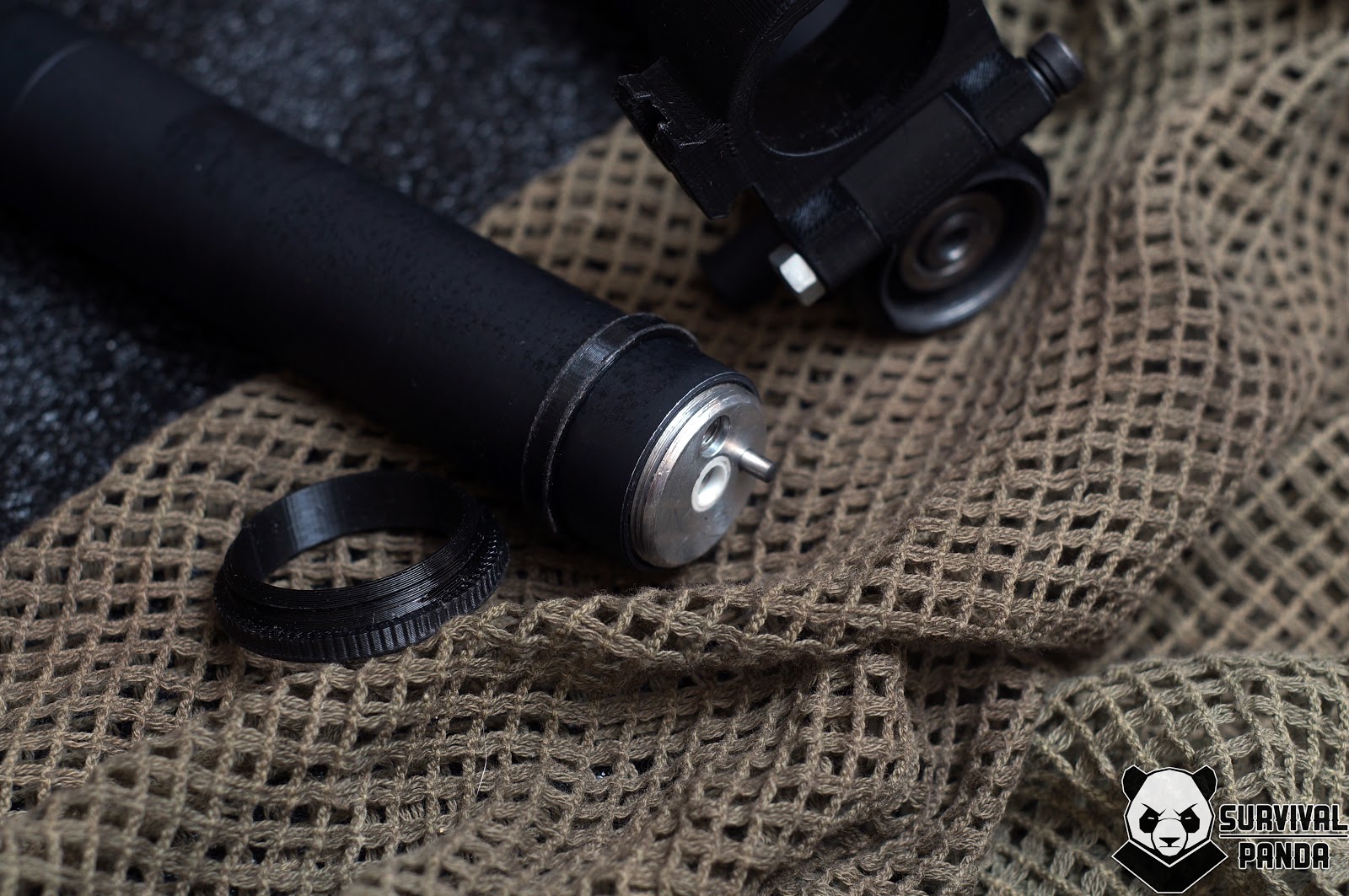

Для этого на резик внатяг надевается кольцо.

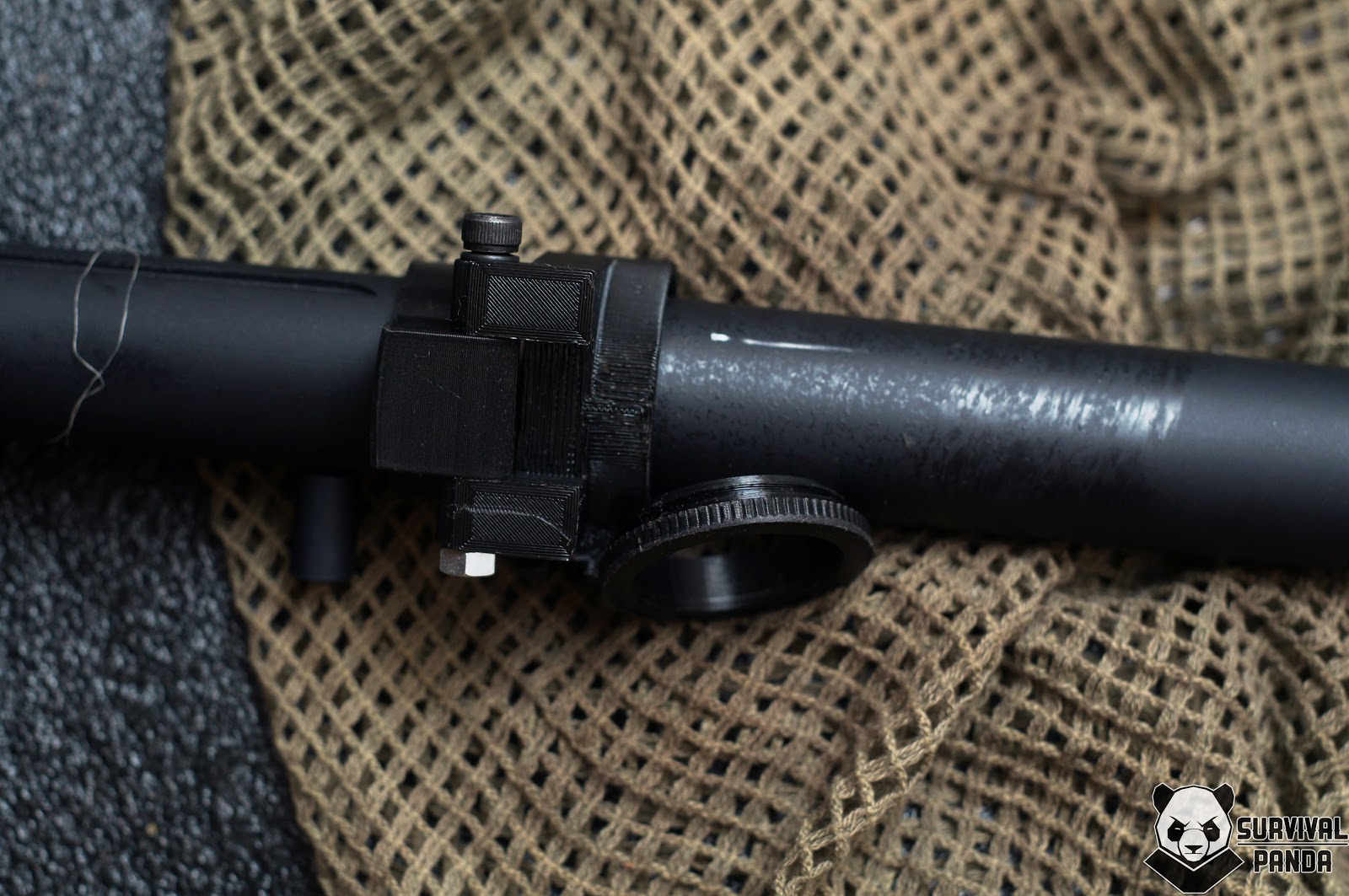

Это кольцо фиксируется с небольшим люфтом в муфте с помощью резьбовой втулки.

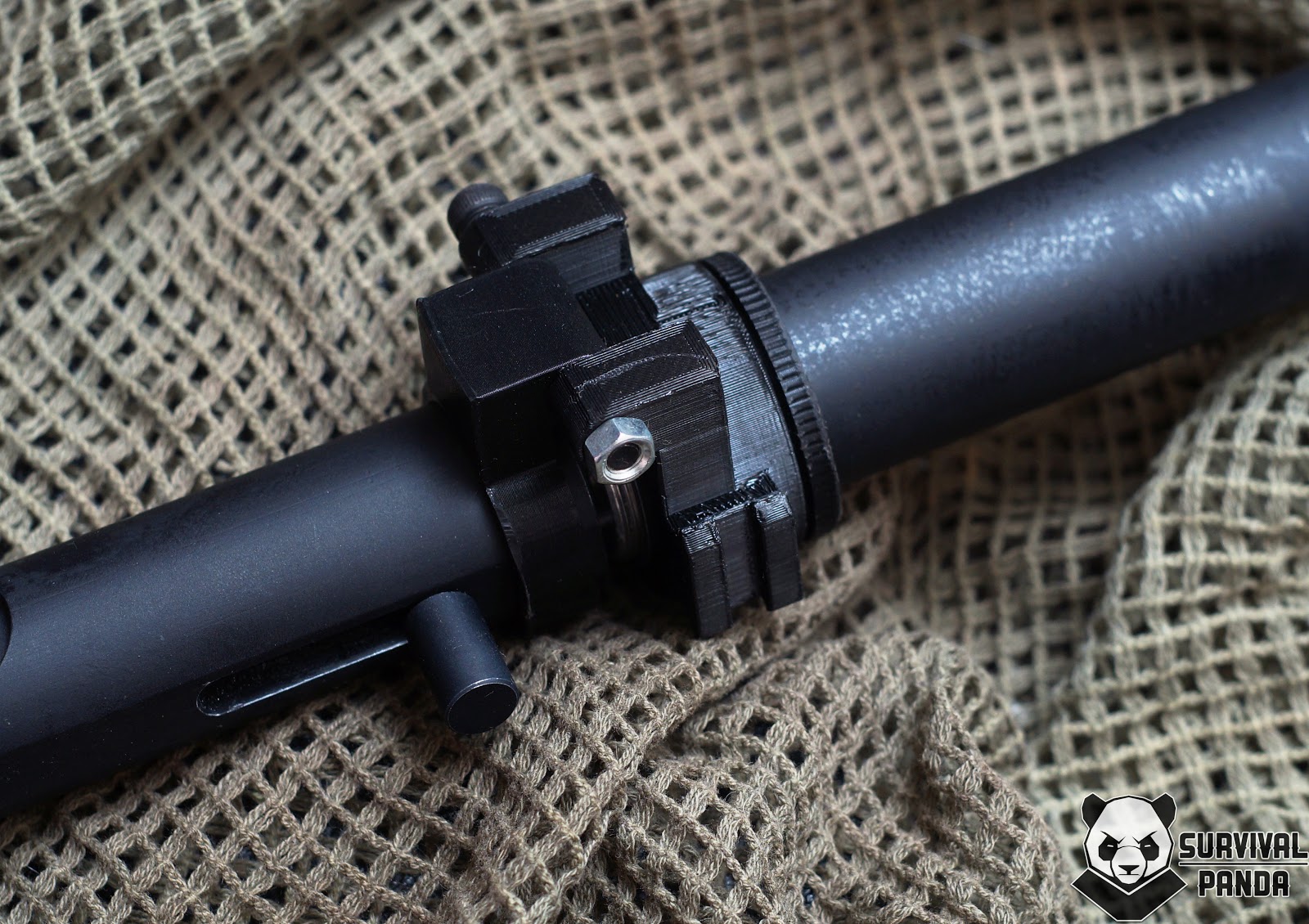

Часть шарнира, которая крепится к ствольной части, тоже сажается внатяг. Конечно можно предусмотреть винтовые крепления, но и так все отлично работает.

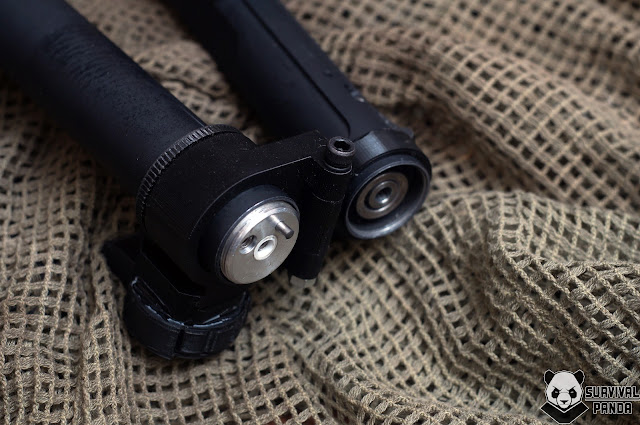

В результате получаем необходимую степень свободы для резервуара, при этом «винтовка» складывается «влево». Не забываем, что справа у нас спуск, сверху прицел,а снизу рукоятка взведения.

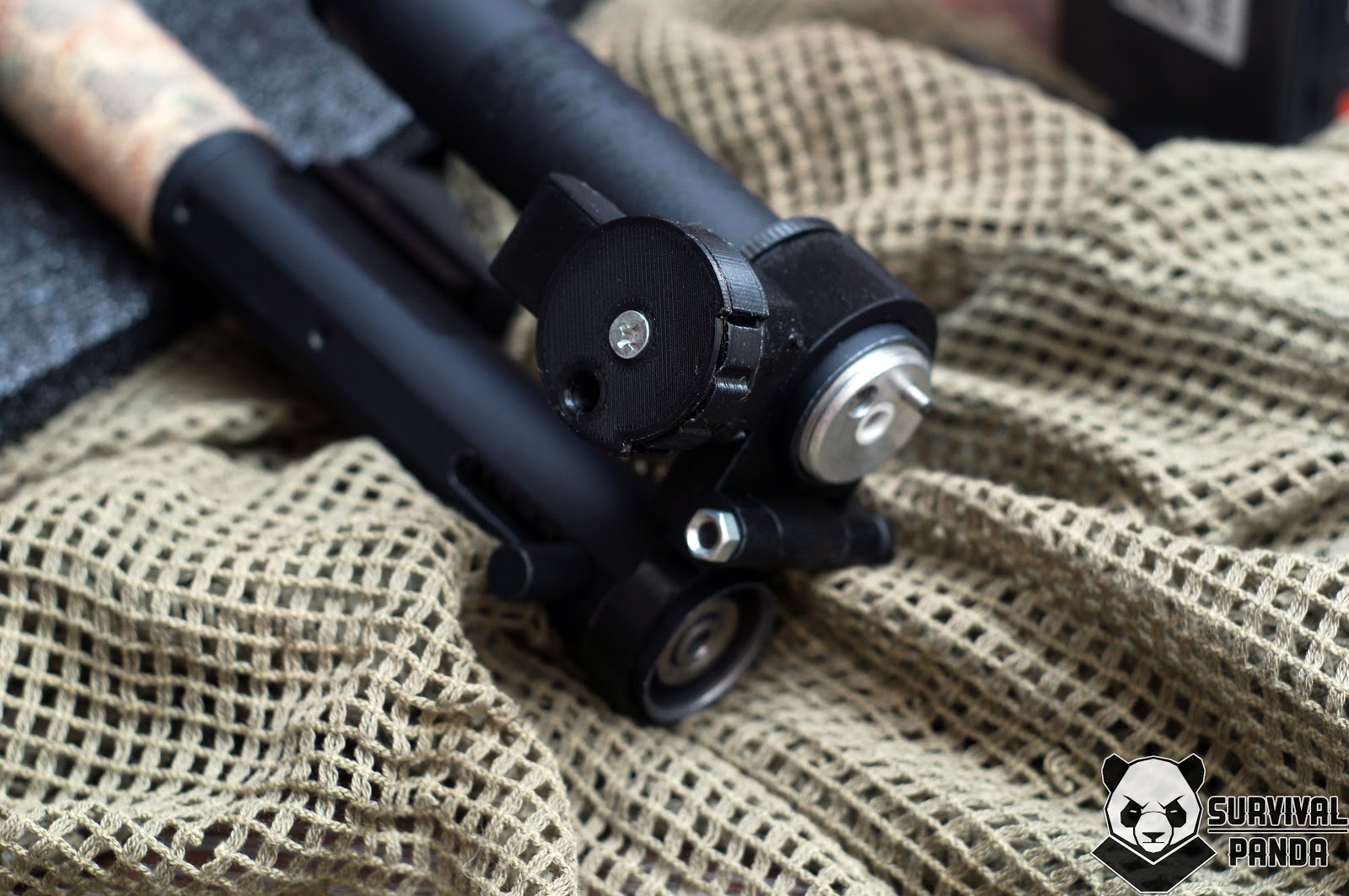

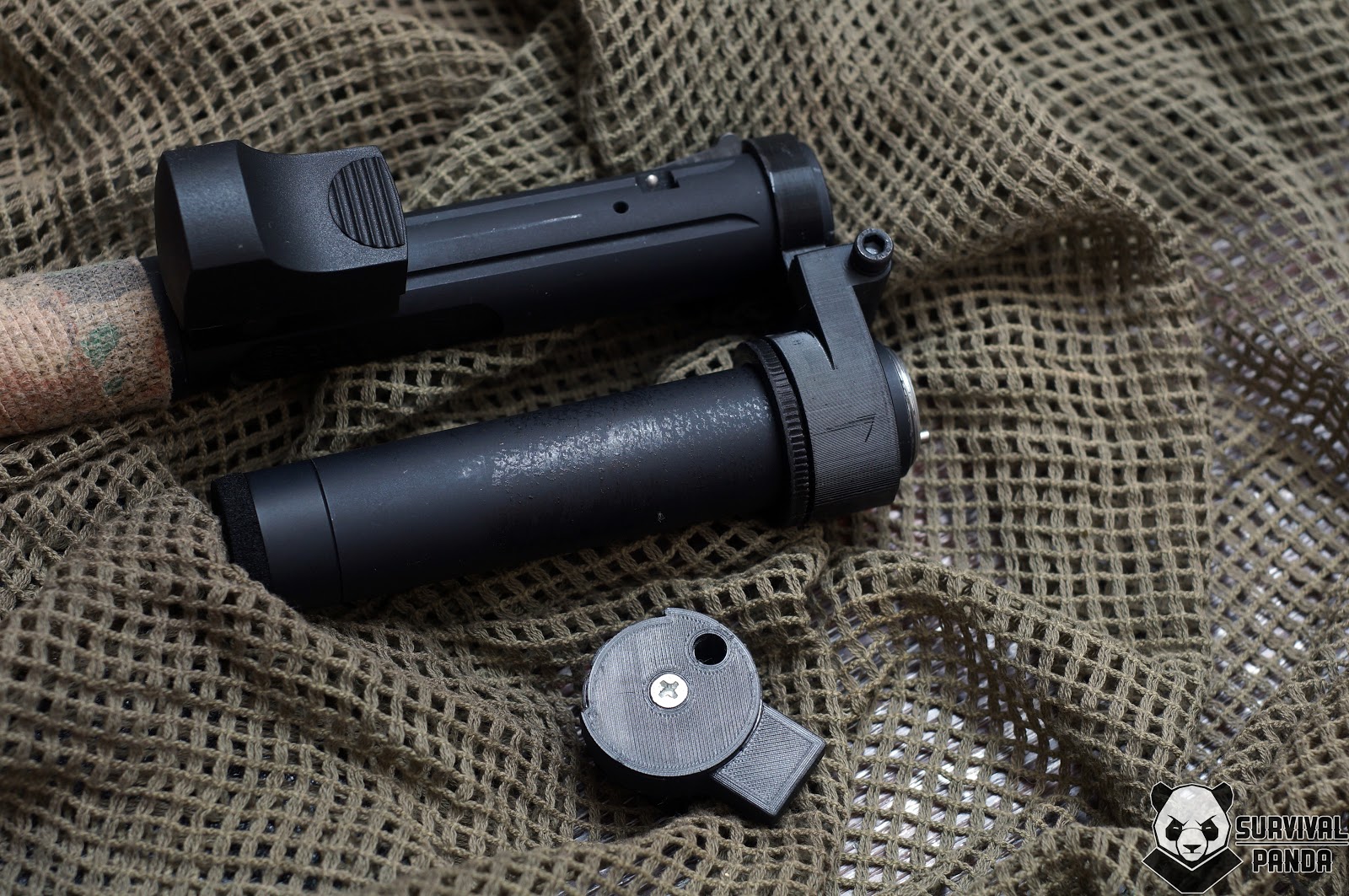

При этом на вивере в нижней части муфты можно поставить пульницу. Она, к слову также распечатана. Очень удобно манипулировать правой — свободной рукой.  Если интересно — пишите. Расскажу про нее поподробнее.

В принципе на этот вивер можно присобачить какую нибудь рукоятку или, вообще, ложе. При этом нагрузка через петлю передается на ствольную часть, не нагружая резьбовое соединение с резервуаром.

На удобство удержания такой шарнир влияет мало, лично мне даже удобнее стало. Габариты тоже не увеличились.

Теперь эту модель я дорабатываю, чтобы сделать ее еще компактней и удобней.

Ну уже сейчас получился хоть и не этгановский леший, но гораздо более практичная конструкция.

А пока на этом все. Спасибо за внимание!
